محرك التيار المتردد مقابل محرك التيار المستمر: الاختلافات الرئيسية وكيفية عملها وكيفية الاختيار

محرك التيار المتردد و محرك العاصمة : الفرق الأساسي

الأساسية الفرق بين المحركات الكهربائية AC و DC هو نوع التيار الكهربائي الذي تم تصميم كل منهما لتحويله إلى دوران ميكانيكي. محركات التيار المتردد يعمل بالتيار المتردد - وهو مصدر يعكس القطبية عند تردد ثابت (50 هرتز أو 60 هرتز اعتمادًا على معيار الشبكة). محركات التيار المستمر تعمل بالتيار المباشر، حيث يتدفق الجهد والتيار بشكل مستمر في اتجاه واحد. يؤدي هذا التمييز الوحيد في مصدر الطاقة إلى تحفيز كل اختلاف في بناء المحرك وطريقة التحكم في السرعة ومتطلبات الصيانة وملاءمة التطبيق.

يخضع كلا النوعين من المحركات لنفس المبدأ الأساسي - قانون قوة لورنتز، الذي ينص على أن الموصل الحامل للتيار الموضوع في مجال مغناطيسي يتعرض لقوة متعامدة مع كل من اتجاه التيار واتجاه المجال. إن عزم الدوران الذي يدور الدوار هو نتيجة مباشرة لهذه القوة المؤثرة عبر فجوة بين المكونات الثابتة والدوارة. ما يختلف بين المحركات الكهربائية AC و DC هو كيفية إنشاء المجال المغناطيسي، وكيفية استدامته، وكيفية تفاعله مع اللفات الدوارة مع مرور الوقت.

كيف تعمل محركات التيار المتردد

محركات التيار المتردد الكهربائية توليد مجال مغناطيسي دوار في الجزء الثابت - المجموعة الخارجية الثابتة - عن طريق توفير تيار متردد للملفات الموزعة المرتبة حول تجويف الجزء الثابت. في المحرك التحريضي ثلاثي الطور، يتم إزاحة المراحل الثلاث بمقدار 120 درجة في كل من المكان والزمان، مما ينتج مجالًا يدور باستمرار بسرعة متزامنة. يُحدِث هذا المجال الدوار تيارًا في الموصلات الدوارة عن طريق الحث الكهرومغناطيسي؛ يقوم التيار المستحث بدوره بإنشاء مجال مغناطيسي خاص به، وينتج عن التفاعل بين المجالين عزم الدوران.

الجزء الدوار للمحرك التعريفي ذو القفص السنجابي - وهو النوع الأكثر انتشارًا من محركات التيار المتردد الكهربائية عالميًا - لا يحتوي على أي لفات أو فرش أو توصيلات كهربائية خارجية. يتم قصر دائرة قضبان العضو الدوار عند كل طرف بواسطة حلقات طرفية موصلة، ويتدفق التيار من خلالها عن طريق الحث البحت. هذا البناء يجعل محركات التيار المتردد ذات القفص السنجابي قوية بشكل استثنائي: لا توجد أجزاء تلامس قابلة للتآكل بخلاف المحامل، ويمكن للمحرك أن يعمل بشكل مستمر لسنوات في البيئات المتربة أو الرطبة أو شديدة الاهتزاز مع الحد الأدنى من الصيانة.

تعمل المحركات المتناوبة المتزامنة على مبدأ ذي صلة ولكن متميز: الجزء المتحرك ممغنط - إما عن طريق مغناطيس دائم أو عن طريق ملف حقل متحمس منفصل - ويتوافق مع مجال الجزء الثابت الدوار، ويعمل بسرعة متزامنة تمامًا بغض النظر عن الحمل (ضمن حد عزم الدوران القابل للسحب). تُستخدم المحركات المتزامنة عندما يتطلب الأمر اتساقًا دقيقًا للسرعة، بما في ذلك في آلات النسيج ومصانع الورق وأنظمة الضخ الدقيقة.

كيف تعمل محركات التيار المستمر

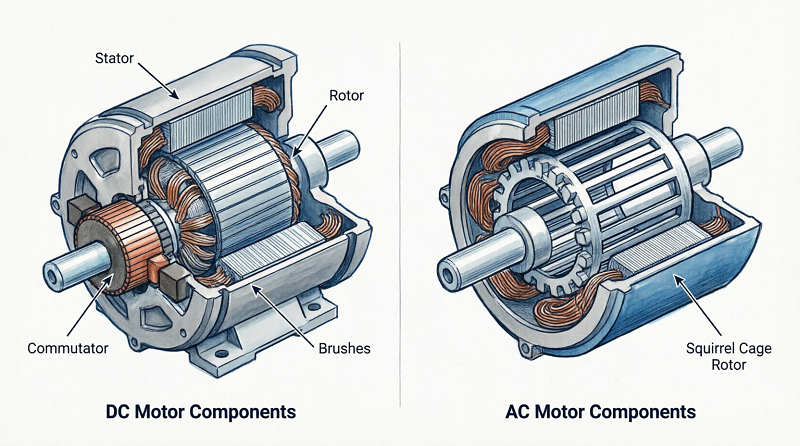

في نحى التقليدية محرك العاصمة ، ينتج الجزء الثابت مجالًا مغناطيسيًا ثابتًا - إما من المغناطيس الدائم أو من ملفات المجال التي يتم تنشيطها بواسطة التيار المستمر. يحمل الجزء الدوار، الذي يسمى عضو الإنتاج، موصلات ملفوفة متصلة بعاكس مجزأ. تحافظ فرش الكربون على اتصال كهربائي منزلق مع مبدل التيار، وتحول اتجاه التيار من خلال ملفات حديد التسليح المتعاقبة أثناء دوران الدوار. يضمن هذا التبديل الميكانيكي أن تيار عضو الإنتاج يتدفق دائمًا في الاتجاه الذي يحافظ على عزم الدوران في نفس اتجاه الدوران، بغض النظر عن موضع الجزء الدوار.

واجهة فرشاة المبدل هي الفرق الهيكلي المحدد بين محركات التيار المستمر ذات الفرشاة و محركات التيار المتردد . إنه يتيح التحكم المباشر في السرعة - حيث يؤدي تقليل جهد الإمداد أو تيار عضو الإنتاج إلى تقليل السرعة بشكل مباشر - ولكنه يقدم التزامات الصيانة. تتآكل الفرش تدريجيًا، مما يؤدي إلى توليد غبار الكربون ويتطلب فحصًا واستبدالًا دوريًا. عند السرعات العالية أو في البيئات المتربة، يتسارع تآكل الفرشاة بشكل ملحوظ. وفي التطبيقات التي يكون فيها الوصول إلى الصيانة صعبًا أو يكون التلوث مصدرًا للقلق، يعد هذا عيبًا حاسمًا.

تقوم محركات التيار المستمر بدون فرش (BLDC) بإزالة مبدل التيار بالكامل، واستبدال التبديل الميكانيكي بالتبديل الإلكتروني عبر وحدة تحكم مخصصة تراقب موضع الدوار من خلال مستشعرات تأثير Hall أو مستشعر EMF الخلفي وتبديل التيار عبر ملفات الجزء الثابت بالتسلسل. تجمع محركات BLDC بين مرونة التحكم في السرعة لتصميمات التيار المستمر التقليدية والبساطة الميكانيكية للمحركات الحثية ذات التيار المتردد، وأصبحت الخيار السائد في التطبيقات التي تتراوح من مراوح تبريد الكمبيوتر ومحركات جر المركبات الكهربائية إلى أنظمة المؤازرة الصناعية ودفع الطائرات بدون طيار.

المحرك الكهربائي AC مقابل DC: مقارنة جنبًا إلى جنب

الجدول أدناه يلخص الرئيسي الاختلافات بين محركات التيار المتردد والتيار المستمر عبر معلمات المواصفات الأكثر صلة بقرارات الشراء الصناعية والتجارية.

التحكم في السرعة: الفرق العملي بين المحركات الكهربائية التي تعمل بالتيار المتردد والتيار المستمر

التحكم في السرعة هو المكان الذي الفرق بين المحركات الكهربائية AC و DC يصبح أكثر أهمية من الناحية التشغيلية. في محرك التيار المستمر المصقول، تتناسب السرعة بشكل مباشر مع جهد عضو الإنتاج وتتناسب عكسيًا مع تدفق المجال - يؤدي ضبط أي من المتغيرين باستخدام مقاومة متغيرة بسيطة أو وحدة تحكم PWM إلى إنتاج تباين سلس وواسع النطاق في السرعة. هذا جعل محركات التيار المستمر هي الاختيار الافتراضي للمحركات الصناعية ذات السرعات المتغيرة خلال معظم القرن العشرين، خاصة في تطبيقات مثل مصانع الدرفلة، وآلات الورق، ورافعات الرافعات حيث يلزم تعديل السرعة بشكل مستمر تحت الحمل.

أدى ظهور محركات التردد المتغير (VFDs) الموثوقة والفعالة من حيث التكلفة إلى تغيير الوضع التنافسي لشركة محركات التيار المتردد and DC motors في التطبيقات ذات السرعة المتغيرة. يقوم VFD بتحويل إمدادات التيار الكهربائي ذات التردد الثابت إلى خرج متغير الجهد والتردد، مما يسمح للمحرك التعريفي AC بالعمل بأي سرعة عبر نطاق واسع - عادة 10% إلى 120% من السرعة المقدرة - مع التحكم الكامل في عزم الدوران. تقوم VFDs الحديثة بتنفيذ خوارزميات التحكم في المتجهات أو التحكم المباشر في عزم الدوران (DTC) التي توفر استجابة ديناميكية قابلة للمقارنة بمحرك التيار المستمر، مما يلغي ميزة الأداء الأساسية التي كانت تمتلكها أنظمة التيار المستمر سابقًا.

الأثر العملي هو أنه بالنسبة للتركيبات الصناعية الجديدة ذات السرعة الثابتة أو المتغيرة السرعة المستمدة من مصدر تيار متردد ثلاثي الطور، فإن محرك تحريض التيار المتردد ذو التصنيف IE3 أو IE4 مع VFD هو دائمًا الخيار الأفضل اقتصاديًا وفنيًا. المعاقل المتبقية لمحرك التيار المستمر هي المعدات المتنقلة التي تعمل بالبطارية (حيث يكون الإمداد بالتيار المستمر بطبيعته)، والتطبيقات التي تتطلب عزم دوران عاليًا للغاية عند جهد إمداد منخفض، والمرافق القديمة حيث تجعل البنية التحتية الحالية للتيار المستمر عملية التحديث مكلفة.

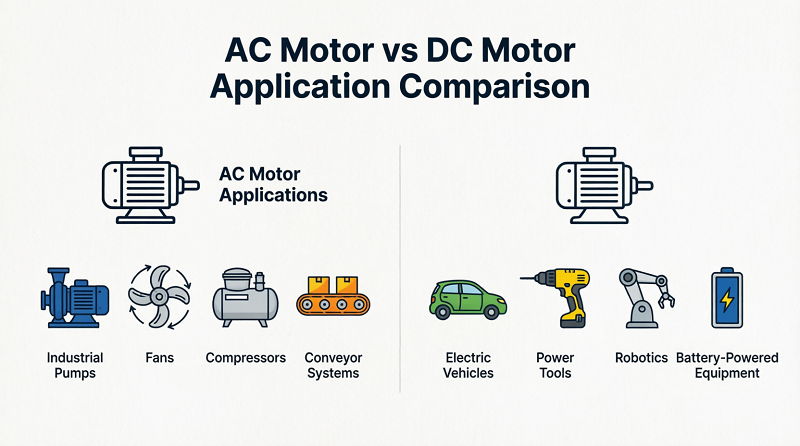

الاختيار بين محركات التيار المتردد والتيار المستمر: إطار اتخاذ القرار القائم على التطبيق

لا يوجد نوع محرك واحد متفوق عالميًا. الاختيار الصحيح بين المحركات الكهربائية التي تعمل بالتيار المتردد والتيار المستمر يعتمد على المتطلبات المحددة للتطبيق، وإمدادات الطاقة المتاحة، وبيئة الصيانة، والتكلفة الإجمالية للملكية على مدى عمر خدمة التصميم.

اختر محركًا حثيًا يعمل بالتيار المتردد عندما:

• يعتمد التثبيت على مصدر التيار المتردد القياسي أحادي الطور أو ثلاثي الطور.
• تكون دورة العمل مستمرة أو شبه مستمرة وتكون البيئة قاسية أو رطبة أو مغبرة أو متفجرة - ويزيل البناء بدون فرش خطر الاشتعال الناتج عن تقوس الفرشاة.
• يتجاوز خرج الطاقة 50 كيلووات، حيث توفر المحركات الحثية ذات التيار المتردد مزايا كبيرة من حيث التكلفة والكفاءة مقارنةً بتصميمات التيار المستمر المكافئة.
• يتوفر الحد الأدنى من الوصول إلى الصيانة - مراوح التدفئة والتهوية وتكييف الهواء (HVAC)، والمضخات، والضواغط، ومحركات الناقلات في المواقع النائية أو التي يصعب الوصول إليها.

اختر محرك DC مصقولًا عندما:

• التطبيق يعمل بالبطارية ومنخفض الجهد – الأدوات الكهربائية، والأجهزة الصغيرة، وملحقات السيارات، والروبوتات المخصصة للهواة.
• مطلوب عزم دوران مرتفع جدًا بالنسبة لحجم المحرك وتكون دورة التشغيل متقطعة.
• ميزانية إلكترونيات التحكم مقيدة - وحدة تحكم PWM البسيطة أرخص بكثير من مشغل VFD أو BLDC.

اختر محرك DC بدون فرش عندما:

• يتطلب التطبيق كفاءة عالية، وكثافة طاقة عالية، وعمر خدمة طويل في شكل مدمج - السيارات الكهربائية، والطائرات بدون طيار، والأجهزة الطبية، وأنظمة المؤازرة الدقيقة.
• يجب التحكم في السرعة والموضع بدقة عالية عبر نطاق ديناميكي واسع.
• الصيانة غير عملية ولكن الموثوقية أمر بالغ الأهمية - يؤدي غياب الفرش ومبدل التيار إلى التخلص من وضع الفشل الأكثر شيوعًا في محركات التيار المستمر.

في الممارسة العملية، الحدود بين محركات التيار المتردد and DC motors أصبحت غير واضحة بشكل كبير مع نضوج إلكترونيات الطاقة. لا يمكن تمييز محرك BLDC الذي يتم تشغيله بواسطة عاكس متطور ثلاثي الطور كهربائيًا عن محرك التيار المتردد المتزامن ذي المغناطيس الدائم - يمكن تصنيف نفس الجهاز على أنه أي منهما، اعتمادًا على خوارزمية التحكم المطبقة. ما يهم في النهاية هو ما إذا كان نظام المحرك الكامل يوفر خصائص سرعة عزم الدوران المطلوبة والكفاءة والموثوقية والتكلفة الإجمالية للملكية للتطبيق المستهدف.
